Rilievi Topografici
e Monitoraggio Strutturale
Misurazione del territorio a Lecco e in Lombardia con stazione totale robotica Geomax Zoom 90 e ricevitori GNSS/RTK Zenith 35 Pro: il dato di partenza per ogni progetto che richiede coordinate affidabili. E il controllo nel tempo di edifici e infrastrutture con campagne di monitoraggio strutturale.

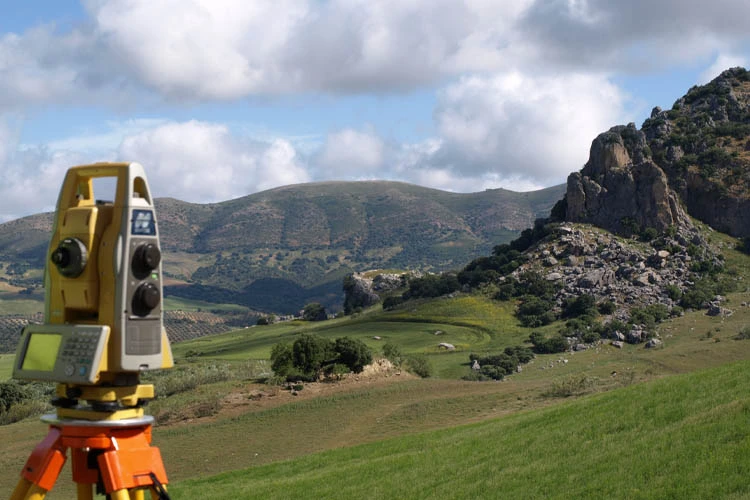

Cosa è un rilievo topografico
Un rilievo topografico è la misurazione tecnica del territorio che restituisce con precisione terreni, edifici, infrastrutture e differenze di quota. Con strumenti professionali — stazione totale, GNSS, drone e laser scanner — produciamo mappe e planimetrie dettagliate: una base affidabile per progettazione, edilizia e pratiche catastali.
È lo strumento di partenza per tecnici, imprese e privati che devono realizzare lavori edilizi o gestire proprietà immobiliari. Conoscere lo stato reale dell'area prima di progettare evita errori, contenziosi e ritardi.
Cosa permette di conoscere
- Dimensioni e confini esatti di un terreno
- Quote, pendenze e andamento altimetrico
- Posizione di edifici e infrastrutture
- Stato di fatto reale dell'area da analizzare
Quando serve un rilievo topografico
Costruzioni e ristrutturazioni
Prima di avviare un progetto edilizio è necessario rilevare il terreno per progettare correttamente e rispettare le normative urbanistiche.
Pratiche catastali e frazionamenti
Base indispensabile per aggiornamenti catastali, divisione di terreni, verifica dei confini e pratiche di accatastamento.
Compravendita di terreni
Consente di verificare superfici reali, accessi e corrispondenza tra stato di fatto e documentazione catastale.
Opere pubbliche e infrastrutture
Utilizzato per la progettazione di strade, reti idriche, impianti tecnologici e nuove urbanizzazioni.
Il processo del rilievo topografico
- 01
Sopralluogo e briefing
Visitiamo il sito, analizziamo gli estratti catastali esistenti e definiamo la rete di capisaldi in funzione della precisione richiesta.
- 02
Materializzazione capisaldi
Posizionamento e materializzazione dei vertici di rete con chiodi, piastre o picchetti secondo il tipo di terreno e la permanenza richiesta.
- 03
Rilievo con stazione totale e GNSS
Misura angolare e distanziometrica con stazione totale robotica. Integrazione GNSS/RTK per il collegamento al sistema di riferimento nazionale ETRF2000.
- 04
Calcolo e compensazione della rete
Elaborazione del libretto di campagna, calcolo della poligonale, compensazione con minimi quadrati e verifica delle tolleranze.
- 05
Restituzione e consegna
Piano quotato in DWG, libretto di campagna PDF, relazione tecnica firmata e digitalmente siglata da geometra abilitato.

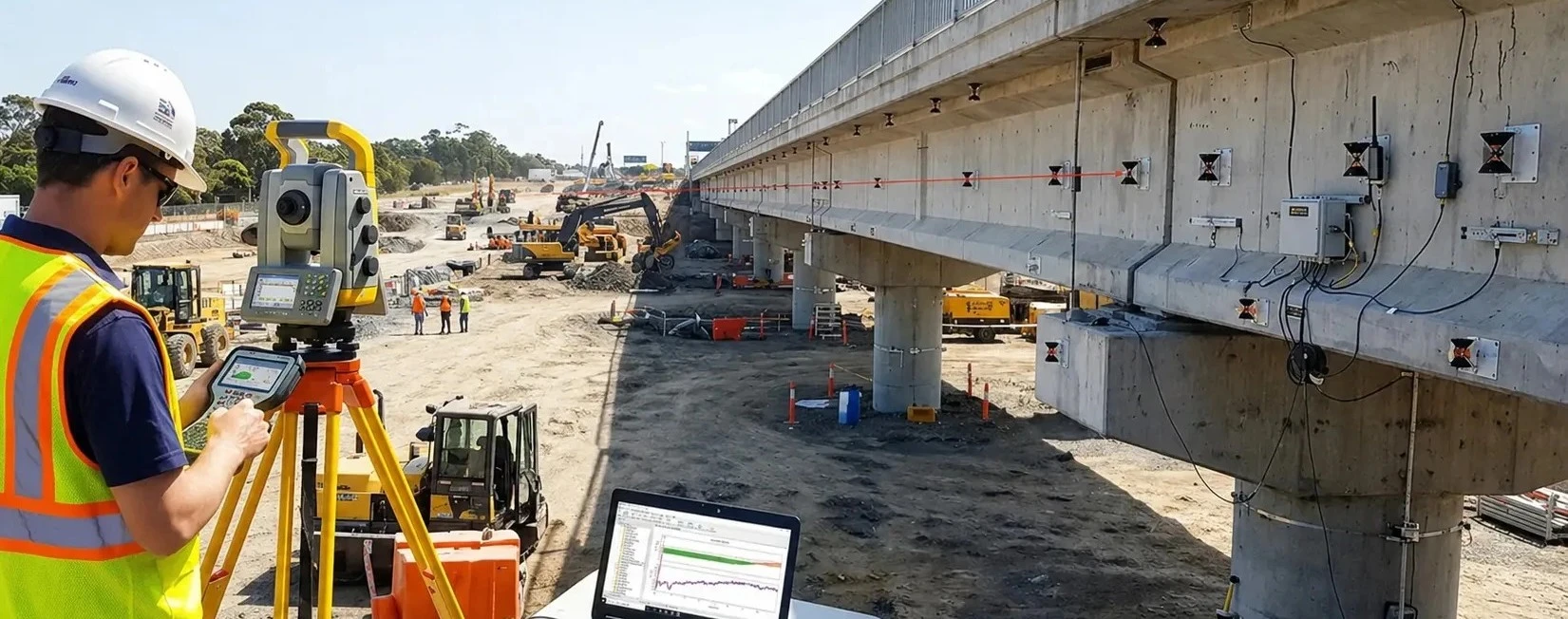

Monitoraggio strutturale di edifici e infrastrutture
Campagne periodiche di misura su edifici, ponti, infrastrutture e versanti per rilevare spostamenti, cedimenti, deformazioni e movimenti del terreno nel tempo. La rete di capisaldi topografici diventa il riferimento assoluto del monitoraggio: stessi punti fissi, stessa precisione, continuità tra rilievo iniziale e misure successive.
Definiamo baseline e soglie di allarme insieme al progettista, installiamo prismi o target topografici di precisione, eseguiamo la campagna zero e poi le letture periodiche, consegnando report firmati con i vettori di spostamento di ogni punto. Servizio offerto in collaborazione con realtà specializzate.
Edificio adiacente a uno scavo profondo
I cedimenti differenziali indotti da scavi per fondazioni, parcheggi interrati o metropolitane vengono rilevati con una rete di prismi topografici prima che raggiungano soglie di danno strutturale.
Ponte o viadotto sotto traffico
La rete di prismi topografici — o, per monitoraggi più semplici, target adesivi — su travi e piloni rileva frecce e rotazioni nel tempo. Il confronto con i valori di progetto identifica precocemente anomalie strutturali.
Bene monumentale soggetto a subsidenza
Chiese, torri e palazzi storici in zone di subsidenza naturale o antropica vengono monitorati con misure di altimetria di precisione che documentano l'evoluzione degli abbassamenti.
- Grafici tempo-spostamento per ogni punto della rete
- Tavole DWG con i vettori di spostamento per ogni punto
- Report periodici firmati da ingegnere con interpretazione dei dati
- Archivio storico completo delle misurazioni in formato CSV/Excel
Deliverable inclusi
- Piano quotato DWG in tutte le scale necessarie
- Poligonale e rete di capisaldi georeferenziati
- Libretto di campagna PDF (se richiesto)
- Profili altimetrici e curve di livello (se richiesti)
- Relazione tecnica firmata da geometra abilitato (se richiesta)
- File coordinate CSV nel sistema di riferimento richiesto
Domande frequenti
Che precisione posso aspettarmi?
Con stazione totale robotica raggiungiamo tipicamente ±3 mm in planimetria e ±5 mm in quota nelle condizioni standard. Con GNSS/RTK la precisione è ±8–15 mm orizzontale.
Serve un estratto di mappa aggiornato?
Lo recuperiamo noi dall'Agenzia delle Entrate prima del sopralluogo. Il costo visura è incluso nel preventivo.
Rilevate anche di notte o in galleria?
Sì. La stazione totale e i prismi riflettori funzionano indipendentemente dalla luce.
Il deliverable è accettato dal Comune?
Sì. La relazione tecnica (se richiesta) porta firma e timbro di geometra iscritto all'albo. Utilizziamo sistemi di riferimento conformi alla normativa IGM vigente.
Con quale frequenza eseguite le letture di monitoraggio?
La frequenza dipende dalla criticità dello scenario: in fase di scavo attivo operiamo con letture giornaliere o ogni 12 ore. Per monitoraggi a lungo termine su edifici storici le campagne mensili o bimestrali sono in genere sufficienti. Concordiamo la frequenza ottimale in fase di progettazione.
Il monitoraggio è riconosciuto dal Comune o dal Genio Civile?
I piani di monitoraggio sono redatti in conformità alle NTC 2018 e alle linee guida del Consiglio Superiore dei Lavori Pubblici. I report periodici firmati da ingegnere strutturale abilitato sono validi per comunicazioni a Comune, Genio Civile e assicurazioni.
Come si installano i prismi senza fermare il cantiere?
L'installazione dei prismi mini (diametro 25 mm) è minimamente invasiva e richiede solo un tassello su parete o struttura. Il posizionamento di una rete di 10–15 punti richiede in media mezza giornata lavorativa senza interferire con le attività di cantiere.
Tecnologie utilizzate
Stazione totale
Misura angolare e distanziometrica ad altissima precisione per capisaldi, poligonali e piani quotati.
GPS / GNSS
Posizionamento satellitare RTK per il collegamento al sistema di riferimento nazionale e rilievi su aree estese.
Drone
Aerofotogrammetria per ortofoto e modelli del terreno di aree ampie o difficilmente accessibili. Scopri il servizio →
Laser scanner 3D
Nuvole di punti ad alta densità per rilievi di dettaglio di edifici e infrastrutture complesse. Scopri il servizio →
Cosa include il preventivo
Sopralluogo e rilievo sul campo
Uscita con stazione totale e/o GNSS, materializzazione capisaldi, misurazioni complete dell'area di interesse.
Elaborazione e restituzione
Calcolo e compensazione della rete, restituzione grafica in DWG/DXF con quote, curve di livello e coordinate georeferenziate.
Consegna e assistenza
File digitali nei formati concordati, relazione tecnica firmata (se richiesta) e supporto post-consegna per chiarimenti.
Hai un rilievo da fare?
Preventivo gratuito entro 24 ore lavorative.
