Laser Scanner 3D

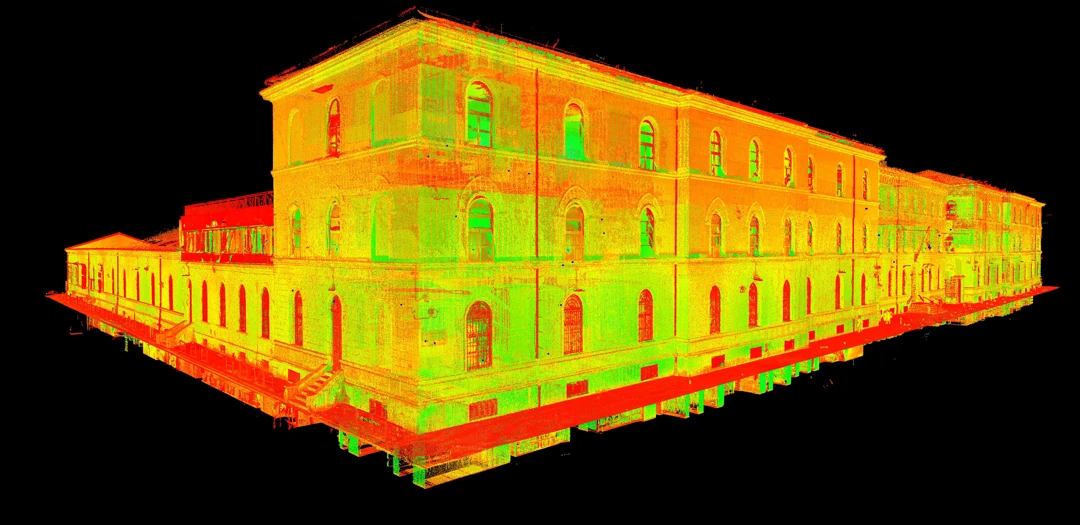

Laser scanner 3D a Lecco con Trimble X9: acquisizione di nuvole di punti ad alta densità (fino a 2 mm) con registrazione multi-stazione. Il rilievo tridimensionale più accurato per ambienti complessi, patrimonio storico e impianti industriali in Lombardia.
Ti serve quando…
Patrimonio storico da restaurare
Chiese, palazzi nobiliari e centri storici richiedono documentazione metrica millimetrica prima di qualsiasi intervento di restauro o consolidamento strutturale.
As-built ante ristrutturazione
Prima di un intervento su edificio esistente, la nuvola di punti fornisce l'as-built reale, eliminando le discrepanze tra elaborati d'archivio e stato di fatto.
Impianto industriale con interferenze
Tubazioni, passerelle e macchinari si intrecciano in modo impossibile da rilevare manualmente: la scansione 3D cattura ogni interferenza per la progettazione MEP.
Gallerie, tunnel e spazi sotterranei
Ambienti confinati senza illuminazione naturale sono l'habitat ideale per il laser scanner, che lavora indipendentemente dalla luce e in condizioni di accesso difficile.
Come elaboriamo una scansione laser
-
01
Pianificazione delle stazioni
Analizziamo la planimetria e definiamo la sequenza di stazioni necessarie a coprire l'ambiente. Quando serve, integriamo target o sferette di riferimento per agevolare la registrazione.
-
02
Posizionamento multi-stazione
Lo scanner viene posizionato in ogni stazione pianificata. Ogni scansione acquisisce milioni di punti al secondo con imaging HDR a 360°.
-
03
Acquisizione scansioni sul campo
Eseguiamo le scansioni rispettando sovrapposizioni minime del 30% tra stazioni adiacenti. Ogni sessione include la verifica in campo della qualità e della copertura.
-
04
Registrazione delle scansioni
La registrazione avviene automaticamente sul campo dallo scanner stesso, con successiva verifica e ottimizzazione in Trimble Realworks. Il report degli scarti documenta la qualità di ogni collegamento tra stazioni.
-
05
Pulizia, classificazione e consegna
La pulizia di rumore e punti spuri viene effettuata in Trimble Realworks. CloudCompare entra in gioco quando è necessario unire più nuvole di punti (per esempio drone + laser scanner) o per le georeferenziazioni. La consegna include relazione tecnica completa.
Deliverable inclusi
- Elaborati 2D / 3D (DWG, DXF, IFC) restituiti dalla nuvola, secondo la richiesta
- Sezioni, prospetti e piante quotate estratte dalla nuvola
- Nuvola di punti in E57 / LAS / LAZ (su richiesta)
- Video fly-through della point cloud (se richiesto)
- Relazione di acquisizione con report degli scarti di registrazione (se richiesta)
- Metadati completi: sistema di riferimento, data, strumentazione, operatore
Domande frequenti
Quante stazioni servono per un rilievo?
Dipende dall'ambiente: spazi aperti e geometrie regolari richiedono poche stazioni, mentre ambienti compartimentati con tramezzi, corridoi stretti o altezze variabili ne richiedono molte di più. La pianificazione preventiva è sempre inclusa nel preventivo.
Il laser è sicuro per le persone presenti?
Operiamo con laser scanner di classe 1 (secondo IEC 60825-1), completamente sicuro per occhi e pelle senza necessità di evacuare l'area. Le scansioni possono avvenire in ambienti operativi senza interrompere le attività.
Posso ricevere la nuvola in E57 o LAS?
La nuvola di punti viene fornita solo se richiesta esplicitamente in preventivo. In quel caso possiamo consegnarla nei formati pattuiti — E57 per l'interscambio con software BIM e CAD, LAS/LAZ per analisi GIS e gestione asset — senza costi aggiuntivi tra i due.
Quanto dura un rilievo laser scanner tipico?
Il sopralluogo viene di norma eseguito entro 10 giorni lavorativi dall'accettazione del preventivo. La consegna del deliverable avviene entro 5–15 giorni lavorativi dal sopralluogo, in funzione della complessità dell'elaborazione.
Cosa include il preventivo
Scansione e acquisizione
Posizionamento stazioni laser, scansione multi-angolo, acquisizione target di riferimento e fotografie HDR integrate.
Registrazione e pulizia
Allineamento nuvole di punti, pulizia del rumore, georeferenziazione nel sistema di coordinate richiesto.
Deliverable e formati
Nuvola di punti in E57/RCP, sezioni 2D, piante e prospetti in DWG. Relazione tecnica firmata e accesso al viewer 3D online.
Servizi correlati
Scan to BIM
La nuvola di punti è il punto di partenza naturale per il modello BIM: dalla scansione al modello LOD 400 con un unico fornitore, zero passaggi di formato.
03Rilievi con Drone
La copertura aerea integra la scansione terrestre: il drone rileva le sommità e le facciate esterne, mentre il laser scanner documenta gli interni con massima precisione.
Hai un edificio da rilevare in 3D?
Preventivo gratuito entro 24 ore lavorative.
